一、Pt20雙端單引線

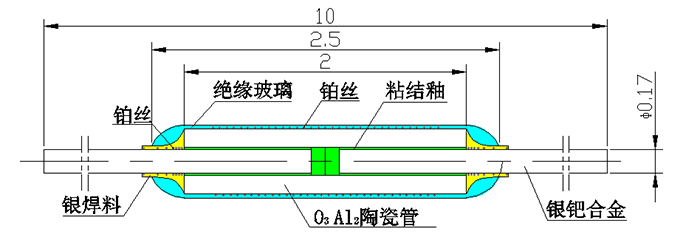

　　1、產品外形圖

　　骨架規格：φ0.45～φ0.49mm長度2.0±0.05mm
　　鉑絲規格：φ0.02mm
　　引線規格：銀鈀合金φ0.17mm長度5mm(可根據要求定制)
　　做成電阻體規格：φ0.55±0.03mm。
　　2、參數
　　名稱(Pt20)20℃а（參照日本兩家標準取平均）
　　阻值及誤差20±0.6Ω0.003627～0.0038829
　　發貨時：一個小包裝中R20的一致性誤差＜0.05Ω，а的一致性誤差＜0.000005
　　原件適用最高加熱溫度200℃
　　3、響應時間＜20ms
　　4、優點：與日產線繞和鍍膜原件相比，引線有更強的抗拉能力，不致于元件損壞，引線與電阻體之間的抗拉強度是該產品穩定性和可靠性質量的核心。
　　焊接性：便于錫焊或電焊機在銅片支架上焊接。
　　5、包裝：采用IT載帶包裝。

　　注：該表是在環境溫度19℃時靜風狀態下做出Rt=R0(1+At+Bt2)A=3.90802×10-3℃-1、B=-5.802×10-7℃-2
　　二、Pt20規格：∮0.50×2.5雙端單引線引出：φ0.20mm

　　該元件在電流加熱條件下可靠滿足上表。當電流取170℃～220℃時響應時間13～18mS，該元件可用于汽車空氣流量計及風速計產品的傳感器。裸體使用。

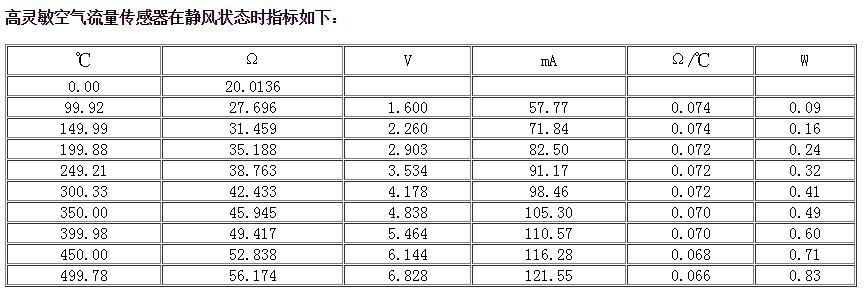

　　高靈敏空氣流量傳感器在靜風狀態時指標如下：

　　注：該表是在環境溫度19℃時靜風狀態下做出
　　三、Pt20規格：φ0.55×3.5單端雙引線引出：φ0.15mm

　　注：檢測環境20.0℃
　　該元件在電流加熱條件下可靠滿足上表。當電流取170℃～220℃時響應時間10～13ms，元件加熱500℃時有自潔功能，在該溫度下粉塵中攜帶的有機物可燃燒為灰燼，不起粘結劑的作用，隨著氣流的沖刷及振動使其覆著的粉塵脫落。
　　元件的加熱電流大小取決于具體要求，電流小，對環境濕度適應能力差，濕度大時汽車冒黑煙；電流大檢測的風速量程大。建議使用110mA的靜風加熱電流。
　　該元件可用于汽車空氣流量計及風速計產品的傳感器。它相對Pt20元件響應速要高些，但電流稍大。
　　該元件與熱絲式元件相比，長期穩定可靠，不出現斷路，抗污染；與熱膜相比，內部焊點處牢固，一般熱膜電阻的故障均為內部焊點開路?？拐袷俏覐S生產系列產品的突出優勢。
